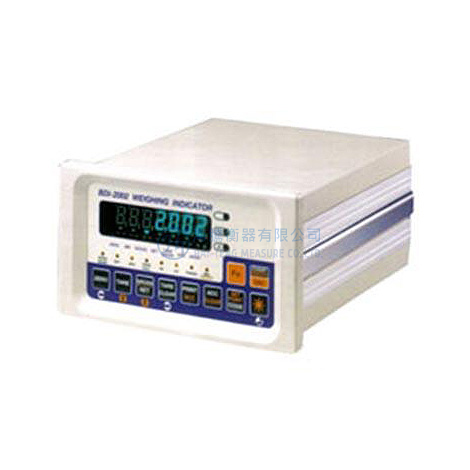

BDI-2002顯示器 BDI-2002

產品說明
規格說明

具有1/16000的高顯示解析度(依荷重元品質最高可達1/60000)。
內部解析度1/1000000，A/D轉換速度120次/秒。
內部設計動作監視電路(Watchdog)，以防誤動作，準確性高。
全數字化設定輸入，調整校正，提高儀表安裝的方便性。
可驅動8個並聯之荷重元(350Ω內阻)。
以鋰電池備份之8K bytes SRAM，即使在斷電情況下也不會失去資料。
各項功能設定值，重量參數，均儲存於EEPROM，儲存期限可達40年以上。
重要的功能設定值及重量校正參數可以備份儲存。
可依據不同使用場合，調整數位濾波的強弱，來濾除使場所機械震動之影響，以達快速及準確的計量。
可設定100組組別輸入：完成，一段，二段，落差，上限，下限。
具備自動落差修正功能可使投料重量更精確。
8組控制接點輸入：歸零，扣重，清除扣重，開始計量，停止計量，列印累計，列印，清除次數及累計。
8組控制接點輸出：零點範圍，一段，二段，（完成值－落差值），上限，下限，完成，不穩定偵測／錯誤。
5種計量模式：投入計量，排出計量，自動投入計量，自動排出計量，多種料混合計量。
標準配備：20mA電流迴路【20mA Current Loop】，可外接大型顯示器。
選用印表機介面可連接列印資料：日期，時間，組別，序號，重量，單位。

一般規格
機型名稱	BDI-2002
電源	AC 110V or 220V ±10%，50/60Hz消秏功率約17VA
淨重	約3.2kg(7.054磅)
使用溫度	-10~45℃
使用溼度	85%不可結露
外觀尺寸	240(D)x190(W)x104(H) mm
類比輸入及A/D轉換特性
輸入靈敏度	0.3uV/D或以上
零點可調範圍	0mV~20mV
顯示精度	1/16000(依荷重元品質最高可達(1/60,000)
綠色螢光顯示管	7段，7位數，含小數點及三角點指示點
荷重元激發電壓	10V±1%，230Ma具有遙控感測機能(連接8個350Ω荷重元)
最大輸入電壓範圍	32mV
零點溫度係數	±(0.2uV+0.001%死荷重)/ ℃ typ
感度溫度係數	±0.001% / ℃ typ
非線性	±0.01% F.S
A/D轉換方式	△Σ
A/D解析度	約1/1,000,000
A/D轉換速度	120次/秒
綠色螢光顯示管	7段，7位數，含小數點及三角點指示點
最小刻度	x1、x2、x5、x10、x20、x50
最大顯示值	+800450
選用配備
OP-02A1	RS232
OP-02B	RS-422/RS-485
OP-03	PRINT列表機輸出介面(含日期、時間)
OP-04	並列BCD輸出介面
OP-05	類比輸出4~20mV
OP-06	類比輸出0~10mV
